匹配5G建设,CRAN与一张网融合探析
文|四川移动无线传输 雷亚东
1 概述
5G时代，基站站点数量增多，采用CRAN方式建设，可以实现配套资源共享，如GPS、传输等配套资源，在CRAN可以共享；RRU侧无需新建站点或租赁机房，从而大大减少机房数量，降低配套资源的投资。

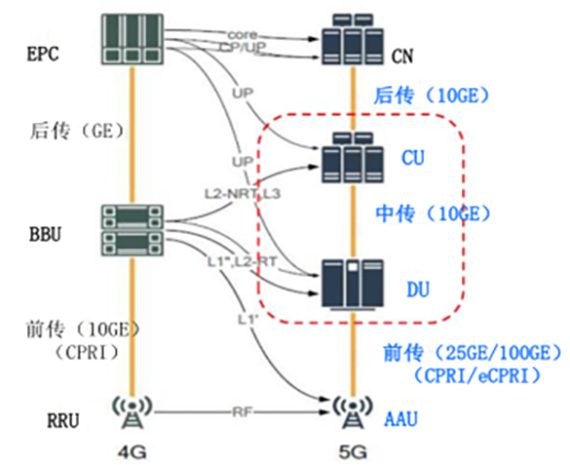

5G时代，移动通信网络架构如下图：
图1-1 5G网络CU/DU连接示意图
CRAN建设方式下，前传光缆需求较多：
一个物理站最多包含4GTDD D/F、FDD900/1800以及5G五个逻辑站，按5-9个物理站的堆叠上限计算，按光纤直驱方式，汇聚到接入汇聚机房需要150-270芯；若采用“无源波分”的方式，汇聚到接入汇聚机房的光纤需要30-54芯。
结合CRAN星型组网方式，前传所需光缆可与综合业务区物理光缆网充分融合，实现一张光缆网接入。
2 前传方案
对于CRAN方式建设的5G基站，优先选用无源波分方案建设。
（1）CRAN集中站点在规划AAU/RRU归属DU/BBU时，应依托现有综合业务接入区，按照相邻微网格进行统一规划，确保末端接入的唯一性，原则上要求不跨综合业务接入区接入AAU/RRU。
（2）CRAN集中站点原则上就近接入一级光交，建议按如下要求选择配置：
CRAN集中度（站） 5及以下 6-10 11-15
建议芯数 24 48 72
（3）AAU站点就近接入二级光交或同CRAN集中区域的AAU站点，建议采用12芯光缆，对于接入二级光交同一光缆路由上级联的AAU站点数建议不超过3个。
（4）综合业务接入区规划建设中需为每个CRAN机房建设预留如下资源：一级光交应预留24-72芯成端端口、二级光交应预留36-48芯成端端口。
3 解决措施
3.1 CRAN机房与OLT机房重合
若CRAN机房与OLT机房重合，各站点通过二级光交接入，通过主干光交的独享纤芯跳接至CRAN机房（如下图中黄色路由）。若2级光交端子已满，主干光缆纤芯不足的，综合考虑站点规模和小区集团客户需求，扩容主干光交、独享纤芯光缆。
3.2 CRAN机房与OLT机房不重合
若CRAN机房与OLT机房不重合，各站点通过二级光交接入，通过主干光交的共享纤芯跳接至CRAN机房（如下图中黄色路由）。若2级光交端子已满，主干光缆纤芯不足的，综合考虑站点规模和小区集团客户需求，扩容主干光交、共享纤芯光缆。
3.3 CRAN机房与OLT机房不重合，回传不利用综合业务区光缆
CRAN机房与OLT机房不重合，原有基站光缆网能满足前传需求。可利用原有基站光缆网作前传，回传可利用综合业务区光缆。如下图：
4 一张光缆网融合方案特点
与原有两张接入网比较,融合方案特点：
1、光缆网融合方案按区域划分，根据区域业务统筹建设主干资源，各种业务全部从二级光交接入，网络结构清晰，组网简单。
2、减少了同一路由反复布放光缆，节约了占用主干道管道资源，
3、BBU集中放置节约了电源租金维护等资源。
4、RRU/AAU由于是星型接入综合机房，安全保障性能低。
5 投资界面划分

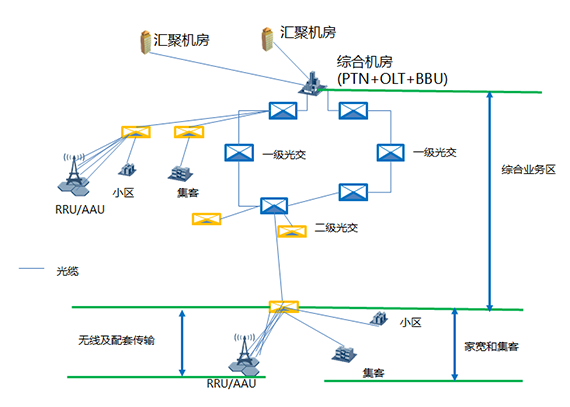

根据现有投资划分，一张光缆网融合建设的投资界面如下图:
光缆融合方案从二级光交（含）到综合机房的主干ODN部分由综合业务区专业解决，无线配套传输解决从RRU/AAU到二级光交的部分，家宽和集客解决从用户到二级光交部分。
6 结束语
5G时代来临，下一代网络的发展正面临着挑战，各种不断涌现的新兴业务不断加大对传输网络承载能力的需求，传统的业务调度模式以及组网解决方案已经跟不上业务的发展，以智能化统一化为核心的网络融合重构将是大势所趋。本文针对5G时代大容量数据回传对传输网络承载能力的要求，意图通过CRAN方式实现与一张网的网络架构融合，从而实现降低建网成本、系带集中、节能降耗、优化传输以及缩小运维的周期和成本。
注：由于个人知识水平所限，此文仅是粗浅探讨，文中的认知和观点存在问题和不合理之处在所难免，欢迎予以指导！
参考材料：《四川移动CRAN规划建设指导意见》
