众所周知，移动通信系统中，机房为重中之重，机房是业务发展不可或缺的战略性基础资源，直接关系到网络的可持续发展能力，应坚持“重规划、保落实、提能力、强管理”的原则，以“合理布局、专业协同、优先自有、优化配套”为指导开展机房的建设。

在本地城域网网络中，核心骨干机房已经布局完成，接入机房以实际建设为主，只有汇聚机房是在逐步建设完善中，本文主要讨论汇聚机房的规划设计。

通信网络的架构：

1、机房规划：

(1)、基于以终为始、系统开展规划：着眼于中长期网络发展需求，结合当地城市中长期发展规划，协同全流程、全专业、全区域开展机房的规划及建设。

(2)、结合业务分布、合理选点布局：结合业务分布及综合业务接入区建设合理布点，要拉网筛查机房资源密度与业务分布的匹配状况，发现大面积区域缺失汇聚机房的，要尽快规划布点,并明确网络节点定位。

(3)、匹配网络演进、逐点核实能力：匹配各专业网络的演进发展，特别是5G新业务的装机需求，结合现网普查和后续使用需求，逐个区域、逐个机房核准资源能力，定期通报情况，保证机房能力与需求匹配。

(4)、明确建设计划、保证资源储备：对于需要原址扩改的现有汇聚机房，需要选点新建的汇聚机房，要制定详细的建设计划，明确能力目标和实施进度，尽快储备机房资源，满足网络近期需要及未来发展。

(5)、参照场景模型、优化配套条件：参照模型，逐个核实汇聚机房的面积、设备布局、电源容量、空调配置、走线工艺等配套条件，及时进行装机环境的优化，做到汇聚机房资源的不浪费、不缺失。

2、机房设计：

汇聚机房从传统的只有传送网、无线网专业专用，向未来增加核心网转发面设备、数据承载网BRAS/SR、内容分发网CDN等多专业、全业务使用。

在已经建设完成的汇聚机房中，根据机房的位置、面积规划机房的外电引入能力，出局管道的路由、孔数，机房机架位的数量，直流设备的近期功耗、远期功耗，空调的选择等等。

汇聚机房规划设计中，需要考虑的有以下方面：外电引入、直流开关电源系统、空调、动环监控、机架数、接入系统、出局管道等。

(1)、管道建设原则

汇聚机房和管道作为战略性基础资源，重要汇聚机房适度超前储备，普通汇聚机房消除资源瓶颈与储备并进。

汇聚机房必须选择2条及以上的出局路由，满足机房“双路由”原则。

(2)、机房机架的规划

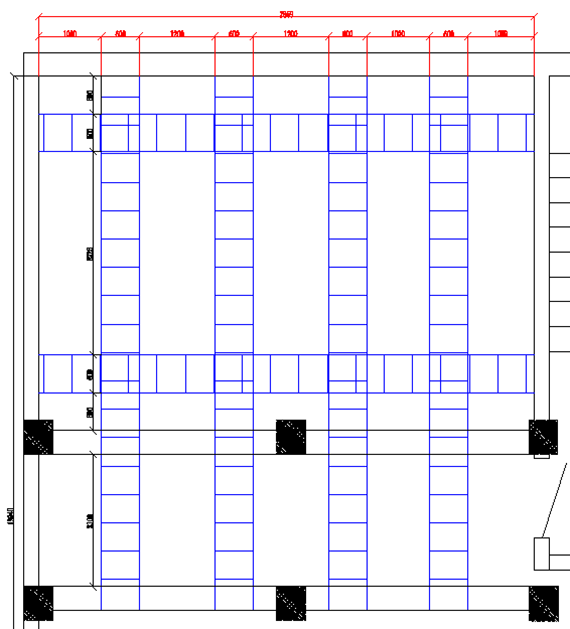

汇聚机房通常采用多层走线架敷设，其层间距离应符合下列规定。

a、电力电缆走线架间不宜小于0.3m。

b、通信电缆与电力电缆走线架间不宜小于0.3m。

c、控制电缆走线架间不应小于0.2m。

d、走线架上部距顶棚、楼板或梁等障碍物不宜小于0.3m。

e、走线架层高间距通常以0.25-0.5m为宜。

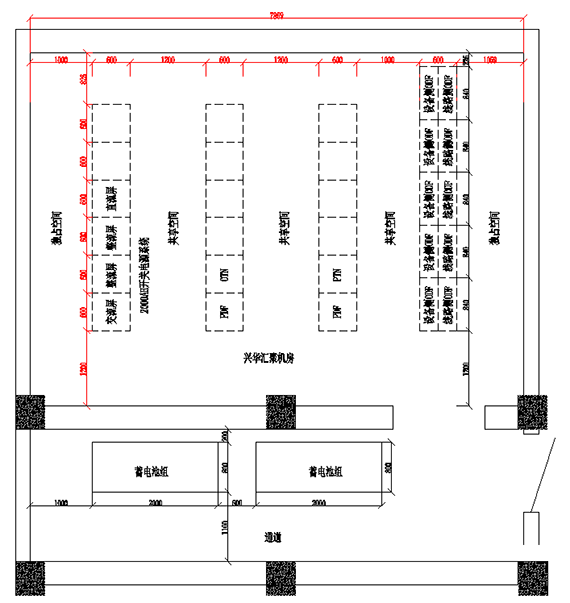

图：布局示例

个人通常将机架位与墙壁相邻的空间称为独占空间，此部分空间仅有本列机架使用；将相邻机架之间的空间称为共享空间，此部分空间为相邻两列机架可重复使用，由此可见，机房的宽度决定了独占空间的大小，独占空间越大，表示机房空浪费越严重，所以机房尽量向正方形发展，扩大共享空间的机房占比。

 (3)、机房功耗及外电容量

根据机房平面、按照设备安装工程规范，规划设备排列；计算出机房的机架数量。

根据机房的总体机架数(按600*600计算)，设备机架数，再按照单机架功耗，计算出远期机房设备功耗。PS：根据移动规范，2-6KW/单机架。

空调致冷量通常按1KW/m2计算，机房照明、动环监控因功耗较低，通常不纳入计取范围，由机房设备功耗+空调功耗，算出机房总体功耗，得出引入外电容量大小。

(4)、开关电源系统

传统汇聚机房中通常采用的是600AH的组合式开关电源系统，随着汇聚机房越来越的设备增加，其中OTN下沉、PTN大容量增加、5G BBU池化、OLT升级，直流电源容量越发不能承载设备的增加，需要将组合式开关电源系统更新为分立式开关电源系统。

分立式开关电源系统一般由交流配电屏，直流配电屏，整流机架（含监控模块和整流模块）等组成，分立式开关电源应尽量采用大容量系统，但不宜超过2000AH。

参考材料：

1、《中国移动通信电源系统工程设计规范》；

2、GB 51194-2016通信电源设备安装工程设计规范；

3、YDT 5026-2005电信机房铁架安装设计标准；

4、中国移动通信集团汇聚机房规划要求；

5、YD T5139-2005有线接入网设备安装工程设计规范；
